闭水循环系统


  • 产品描述:

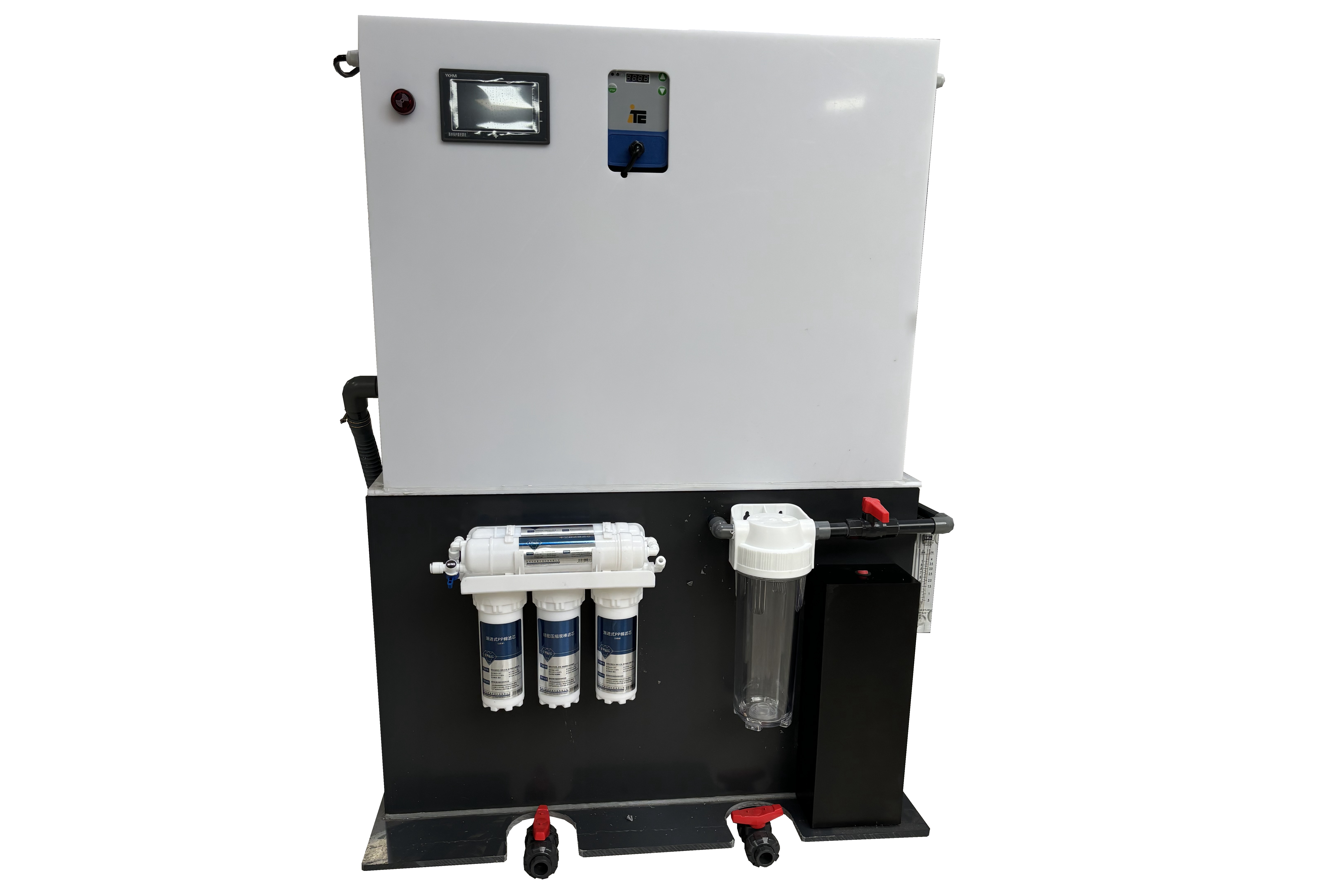

一代闭水循环系统



根据我们的经验,当需要处理胶片时,并不总是能在现场提供合适的供水系统。对于这种情况,我们为处理器提供了一个DL-150L闭水循环系统的选项,该系统集成在处理器的外部基座部分,包括一个PVC水箱和泵,由处理器电子设备控制和监控(流量计和液位传感器),循环150升水尽管处理器根据需要冲洗和清洗罐-出于安全原因安装了罐内的液位开关。处理器电子设备持续测量进入处理器的胶片区域的累计平方米,在达到预设区域后,提醒操作员用淡水更换水箱水,以确保洗涤质量符合所需的胶片档案标准。当然,当使用可选的内部150升水时用于液槽清洗的存储系统,该装置仍可适用于外部新鲜洗涤水供应,从而提供完全灵活性以适应现场的当地条件。

并且我司在1代闭水循环的基础上研发了2代闭水循环系统。

1代闭水循环系统和第2代闭水循环系统的区别:

1代闭水循环系统主要适用我们自主生产的工业洗片机DL-430D NDT

我公司在改适其他品牌(如布鲁泰克、柯达、GE等)洗片机水洗直排问题中发现闭水循环系统在实际使用过程中,不同洗片机有不同的要求,布鲁泰克洗片机在显影过程中胶片带着显影液在停液过程中进入水洗槽内,同样定影液也会随着胶片带入水洗槽内,显影液和定影液在清洗槽内会产生化学反应产生氨气并在水中出现悬浮物,从而使清洗水的使用时间变短,X光胶片洗片效果变差。

2代闭水循环系统在第1代闭水循环系统的基础上,增加了一路停显槽过滤系统,使显影与定影液分开,不再产生氨气与杂质,提高洗片质量。

另外我公司研发生产了X光胶片稳定液,使洗片过程中的大大改善洗片质量。



德力闭水循环系统净水流程

洗片机水洗胶片后的废水流入闭水循环系统的第1个水箱中,水中银离子和一些细小颗粒经过沉淀后在水箱底部,经过一定时间水位监测传感器工作,第一级循环泵工作(在循环泵的吸入口有0.5mm的过滤网过)将水送至过器中(100目约270微米的304网中过)后进入第二个水箱,经过一定时间水位监测传感器工作,第二级循环泵工作将水送至过滤器中(5微粒的PP中过)后进入第3个水箱,进入第3个水箱后,设备会对水的流速、水温、水位进行监测,最后通过循环泵进入洗片机水洗槽冲洗胶片。

原理示意图:

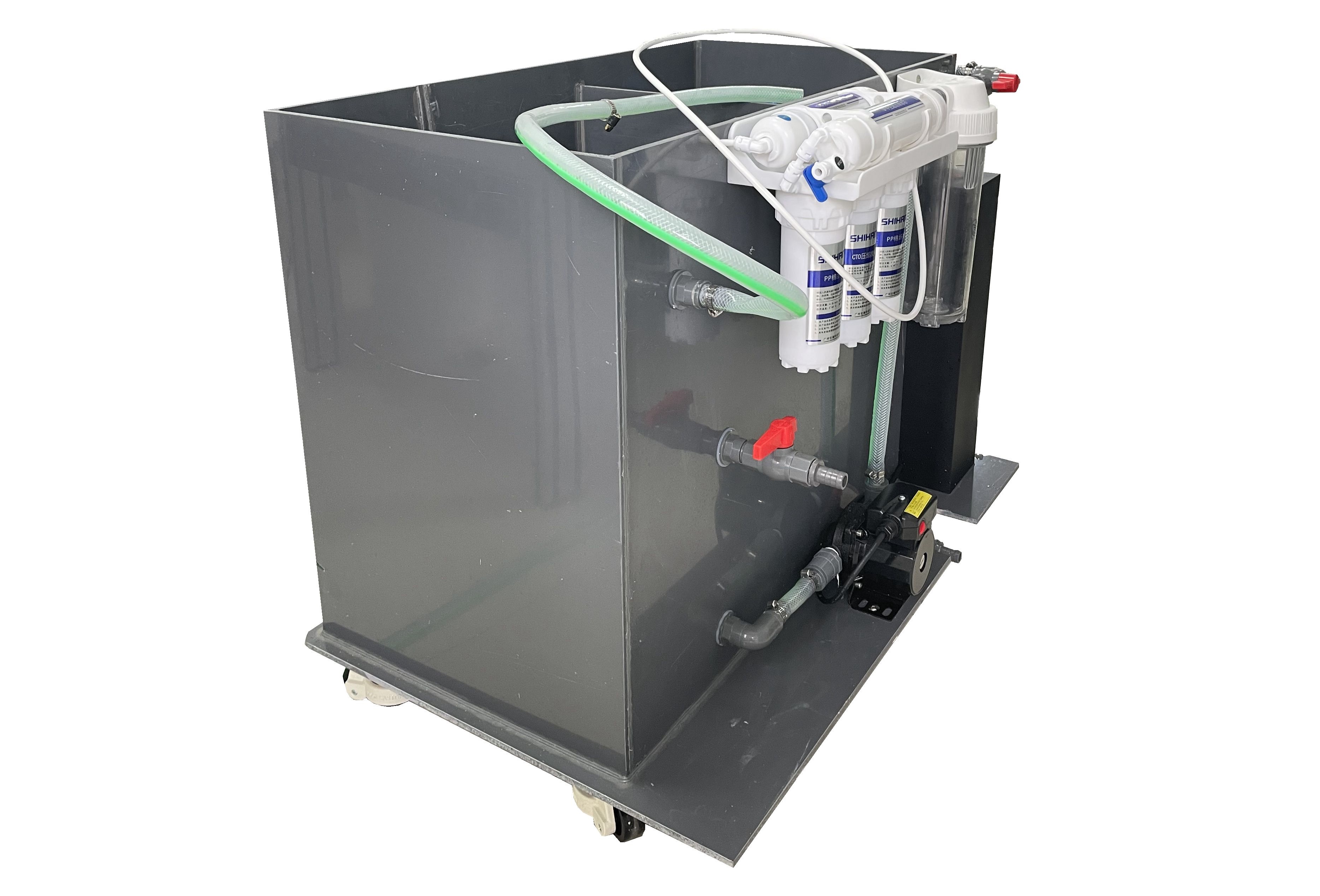

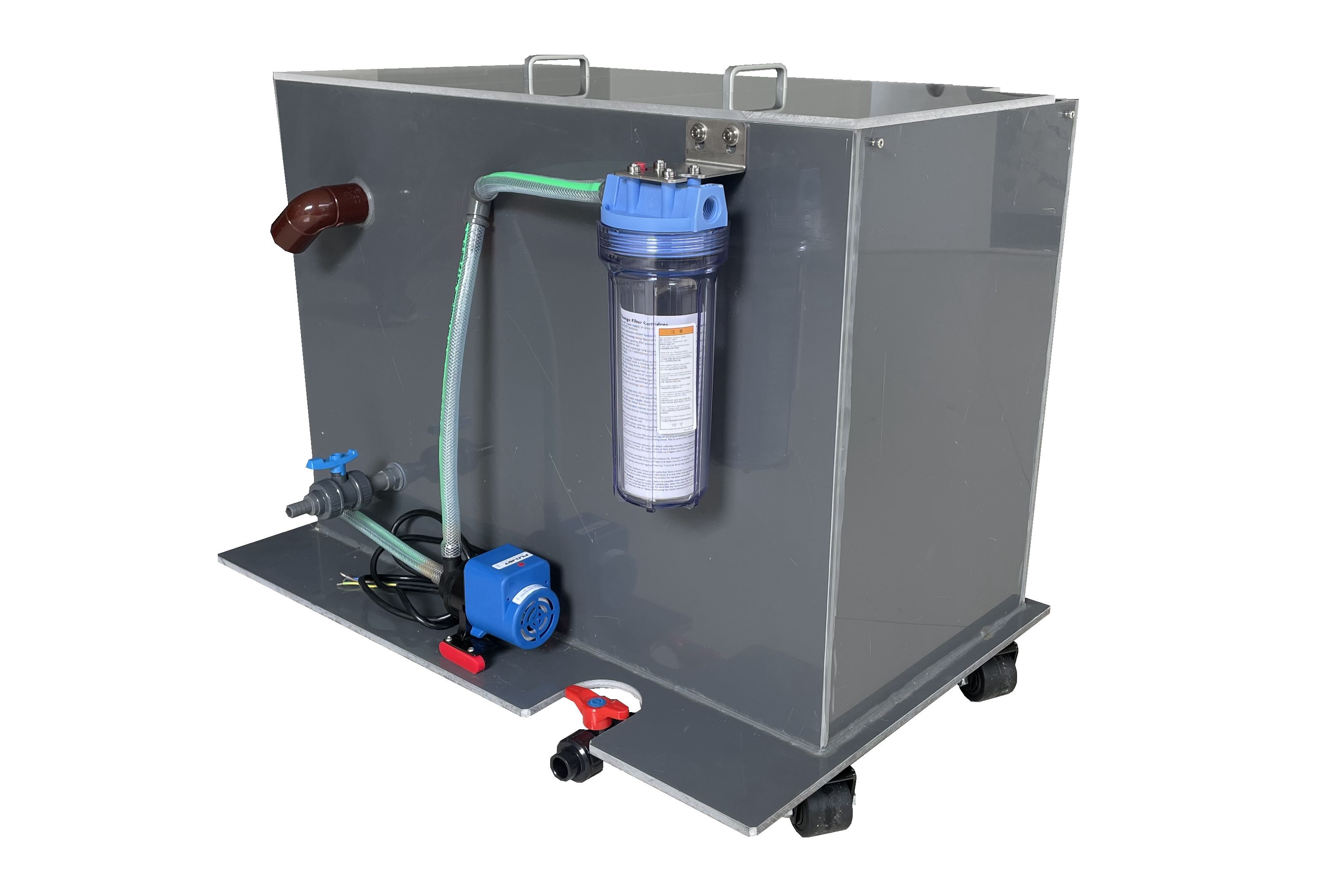

/150L储水罐和过滤器





水质对处理器的重要性经常被忽视,结果会导致不必要的问题。

清洁和稳定的水流量将确保有效清洗工业胶片,以确保最佳的加工质量。

进水供应应清洁并经过良好过滤,并按照处理器型号规定的所需流速进行清洗工业胶片。

德力水面板包括一个10英寸的过滤器外壳,用于5-10微米的过滤元件。

将去除供水中发现的许多不同的沉积物,这些沉积物可损害图像质量。

还包括一个压力表和温度计来监测水温和水压,此外还安装了一个流量计,可以随时显示进入处理器的水量。

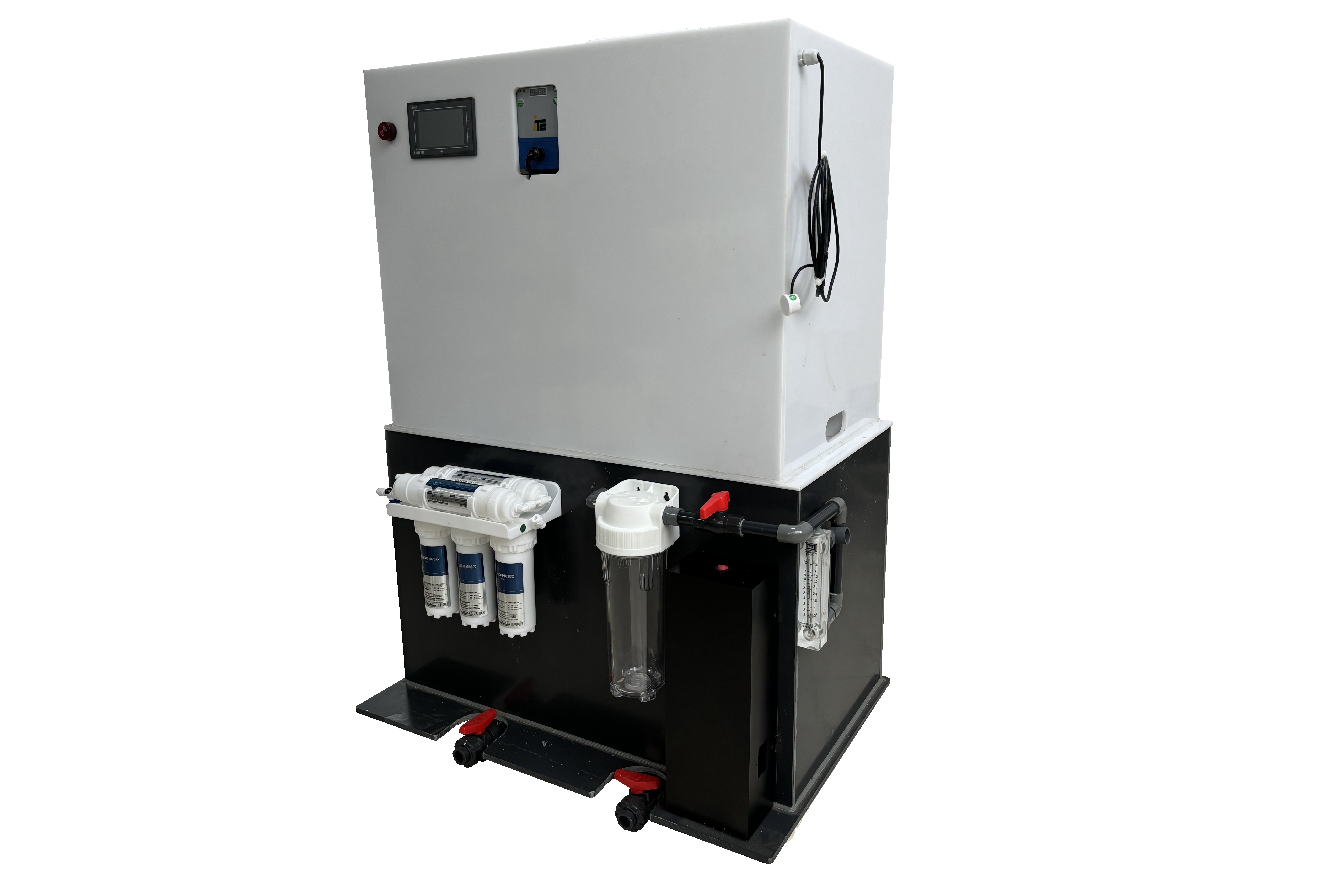

二代闭水循环系统

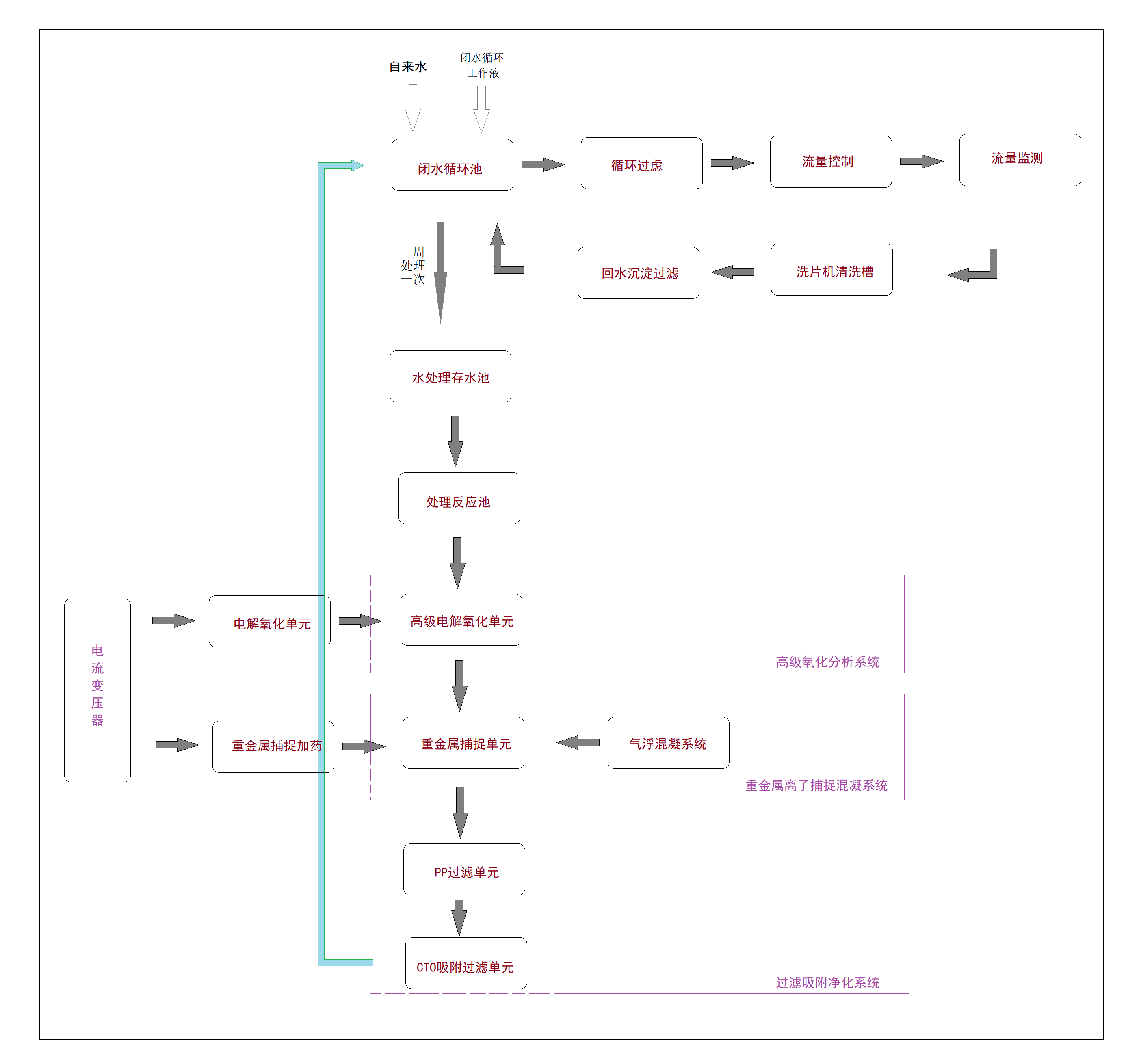

二代闭水循环系统流程图

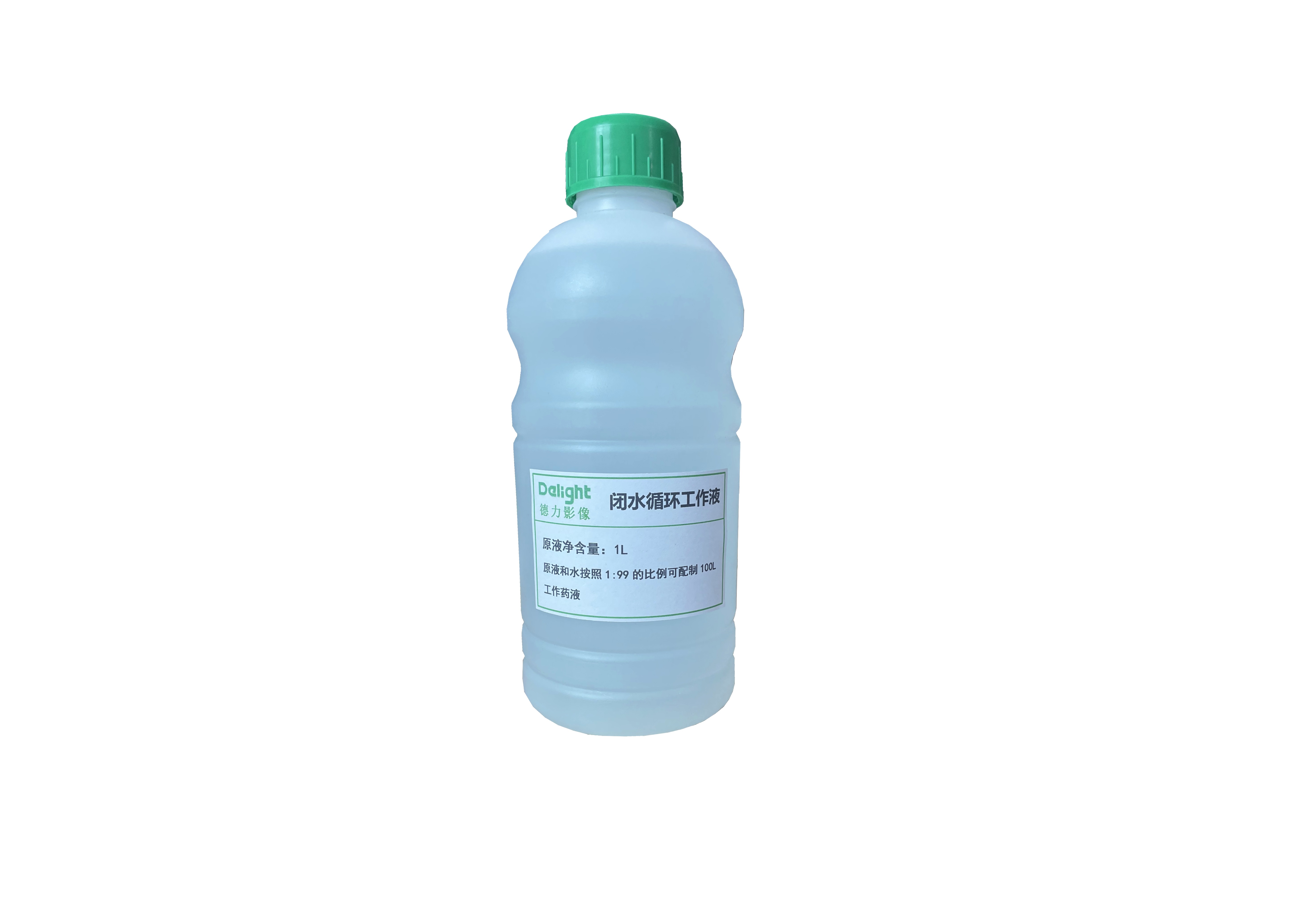

配套使用的工作液
